RME DPS-2
Kód: RME900Podrobný popis

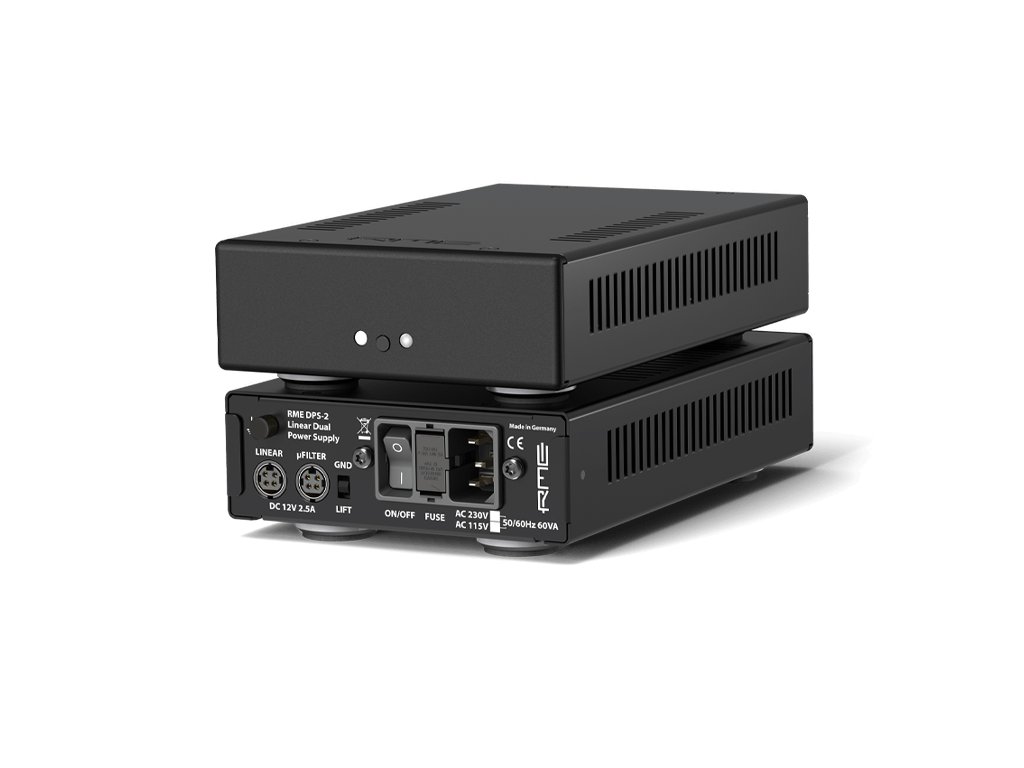

Nový DPS-2 je výnimočný lineárny napájací zdroj, ktorý sa môže pochváliť nielen pôsobivými technickými údajmi, ale aj širokou škálou jedinečných a vysoko užitočných funkcií. Napríklad kompaktné zariadenie má dva rôzne filtrované výstupy. Puzdro a predný panel DPS-2 sú založené na sérii ADI-2, ktorá je prispôsobená inovatívnemu dizajnu obvodov RME len na polovičnú šírku racku.
Dva výstupy - HF a DC filter na prednej strane
Výstup Linear je tradičný DC výstup, ale je vybavený viacstupňovým pasívnym a aktívnym filtrovaním vrátane 30 000 μF kapacitorovej banky, feritového tlmiča a aktívneho výstupného filtra s hybridným regulátorom napätia.
Druhý výstup je založený na proprietárnej technológii μFilter od RME. Signál z predfiltrovaného Lineárneho výstupu je ďalej spracovaný vysoko účinnými aktívnymi filtrami, aby sa dosiahlo mimoriadne čisté DC výstupné napätie s len niekoľkými µV (mikrovoltmi) šumu. Navyše výstup obsahuje senzorovú technológiu, ktorá meria a prispôsobuje výstupné napätie priamo na DC konektore dodávaného DC kábla. Súčasťou balenia sú dva DC Sensor spojovacie káble s uzamykateľným a neuzamykateľným DC konektorom 2,1 x 5,5 mm (1 m).
Výsledkom je extrémne nízka výstupná impedancia a regulácia zaťaženia, čo zabezpečuje čisté výstupné napätie +12.0 V pri zaťažení 2,5 A, úplne eliminujúc akékoľvek zaťažením závislé poklesy napätia. Upozorňujeme: naraz je možné použiť iba jeden výstup.
Bezšumová prevádzka - Optimálny výkon bez rušenia šumom
Dodatočné použitie 2-stupňového HF filtra a DC filtra na strane AC siete umožňuje DPS-2 dosiahnuť optimálny výkon bez rušenia šumom. To je zabezpečené aj 60 VA audio toroidným transformátorom s dodatočným izolačným vinutím a magnetickým tienením, čo zaručuje absolútne bezšumovú a bezšumovú prevádzku v akejkoľvek situácii.
Ak je to potrebné, GND lift spínač môže byť použitý na odpojenie DC uzemnenia od PE (ochranná zem) na elimináciu šumu spôsobeného zemnými slučkami. V tomto prípade nie je bezpečnosť ovplyvnená, pretože primárna časť a puzdro zostávajú pevne pripojené k PE napájacieho vstupu. Okrem toho je DPS-2 vybavený skrutkovým pripojením uzemňovacieho terminálu na uzemnenie iných zariadení alebo na použitie iného uzemnenia ako PE pre audio napájací zdroj.
Zobrazenie stavu pomocou viacfarebných predných LED - Režim LED AutoDark
DPS-2 je vybavený dvoma stavovými LED na prednej strane, ktoré poskytujú rýchly prehľad o prevádzkových režimoch a chybových okolnostiach (napájanie, tepelná a napäťová preťaženie, podpätie, skrat, aktívny výstup). Zapustený tlačidlový spínač na prednom paneli umožňuje unikátny režim AutoDark, pri ktorom sú LED osvetlené iba v prípade chybových stavov a krátko počas zapnutia.
Ďalšou unikátnou funkciou je 24-stranový manuál, ktorý podrobne ukazuje technické údaje pomocou mnohých nameraných hodnôt, ilustrovaný meracími diagramami. Obsahuje tiež informácie o lineárnych a spínacích napájacích zdrojoch.
Technické parametre:
AC Mains (Primárne)
- Štandardné vstupné napätie: 115 V alebo 230 V, nastavené interným konektorom
- Vstupné napäťové rozpätie: 95 V – 130 V alebo 200 V – 260 V
- Spotreba energie v nečinnosti: 1,6 watt
- Typická spotreba energie, 2 A záťaž na Linear: 38,5 watt
- Typická spotreba energie, 2 A záťaž na μFilter: 39,8 watt
- Poistky pre 230 V: 2 x 250 V / 0,63 A pomalé, veľkosť: 5x20 mm
- Poistky pre 115 V: 2 x 250 V / 1,2 A pomalé, veľkosť: 5x20 mm
DC Linear – Sekundárne
- Maximálne výstupné napätie: 12,2 V @ 0 A
- Minimálne výstupné napätie: 11,5 V @ 3 A
- Neustály výstupný prúd: 2,5 A
- Neustály výstupný výkon: 30 watt
- Maximálny výstupný prúd: 4 A
- Prúd pri skrate: <0,3 A
- Šum pri 1 A, AES17: 30 μV, 3 μV A-vážené
- Šum pri 1 A, šírka pásma 100 kHz: 30 μV, 4 μV A-vážené
- Šum pri 2 A, AES17: 111 μV, 14 μV A-vážené
- Šum pri 2 A, šírka pásma 100 kHz: 111 μV, 14 μV A-vážené
- Výstupná impedancia vrátane kábla: 0,22 Ohm
- Regulácia záťaže (0/1/2 A): 3,63 %
- Ochrana proti preťaženiu: > 5 A
- Ochrana proti prehriatiu: > 80 °C (176 °F)
- Detekcia podpätia: < 9,5 V
DC μFilter – Sekundárne
- Výstupné napätie: 12,0 V
- Neustály výstupný prúd: 2,5 A
- Neustály výstupný výkon: 30 watt
- Maximálny výstupný prúd: 3,5 A
- Prúd pri skrate: <0,1 A
- Šum pri 0 - 3 A, AES17: < 2 μV, < 1 μV A-vážené
- Šum pri 0 - 3 A, šírka pásma 100 kHz: <3 μV, < 2 μV A-vážené
- Výstupná impedancia vrátane kábla: 0,012 Ohm
- Regulácia záťaže (0/1/2 A): 0,20 %
- Ochrana proti preťaženiu: > 3,2 A
- Ochrana proti prehriatiu: > 80 °C
- Detekcia podpätia: < 9,5 V
Všeobecné
- Rozmery (ŠxVxH): 130 x 44 x 205 mm
- Hmotnosť: 1,89 kg
- Teplotný rozsah: +5 °C až +40 °C
- Relatívna vlhkosť: < 75 %, bez kondenzácie
Obsah balenia
- DPS-2
- DC Sensor pripojovací kábel s uzamykateľným DC konektorom 2,1x5,5 mm, 1 m
- DC Sensor pripojovací kábel s DC konektorom 2,1x5,5 mm, 1 m
- Manuál
- IEC napájací kábel, 1,5 m
